双枪风机蜗壳自动焊(技术方案书)

作者:自动焊专家-元晟科技 来源:原创 时间:2019-11-14 15:30:56 浏览次数:

本项目设计双枪离心风机蜗壳自动焊方案。该方案采用二保焊焊接工艺;人工将蜗壳放置夹具夹紧工件,夹具带着蜗壳旋转,机械手自动焊接;专机焊接具有以下特点:

双枪蜗壳自动焊(技术方案书)

本项目设计双枪蜗壳自动焊方案。该方案采用二保焊焊接工艺;人工将蜗壳放置夹具夹紧工件,夹具带着蜗壳旋转,机械手自动焊接;专机焊接具有以下特点:

1)焊接速度快,强度高;

2)提高劳动生产率;

3)改善工人劳动强度;

4)降低了对工人操作技术的要求

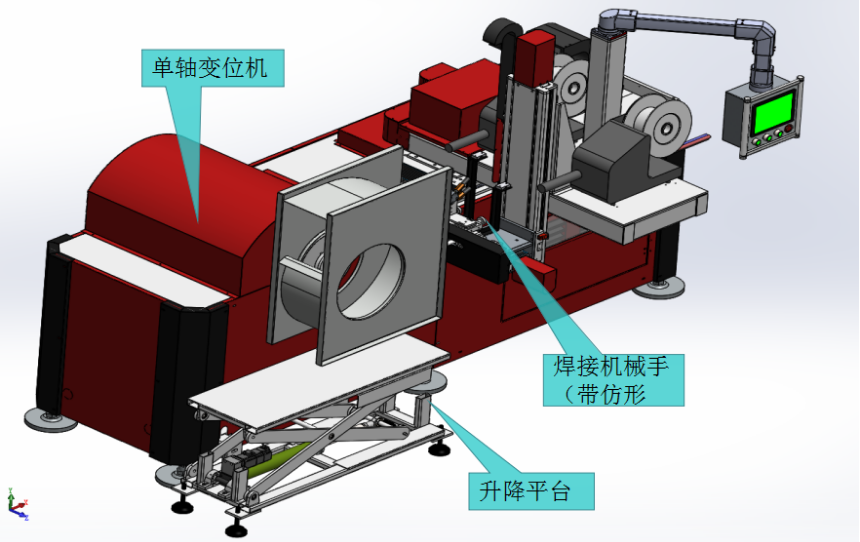

序号

设备名称

数量(套)

1

焊机系统

1

2

焊接机械手

2

3

单轴变位机

1

4

焊机焊枪

2

5

长降平台

1

6

电控系统

1







方案描述















系统品牌

序号

项目

参数

1

人机界面

台达

2

PLC控制器

三菱

4

传感器

产品检测限位开关欧姆龙

5

开关按钮

施耐德

6

电线电缆

番禺电缆

7

控制箱、控制柜

元晟

8

电源

三相5线,380V



未尽之处,请提出宝贵意见。
